Diagrams of Coding Agents

Gemini CLI와 Claude Code의 대략적인 동작을 이해하기 위해 mermaid diagram으로 시각화하였습니다.

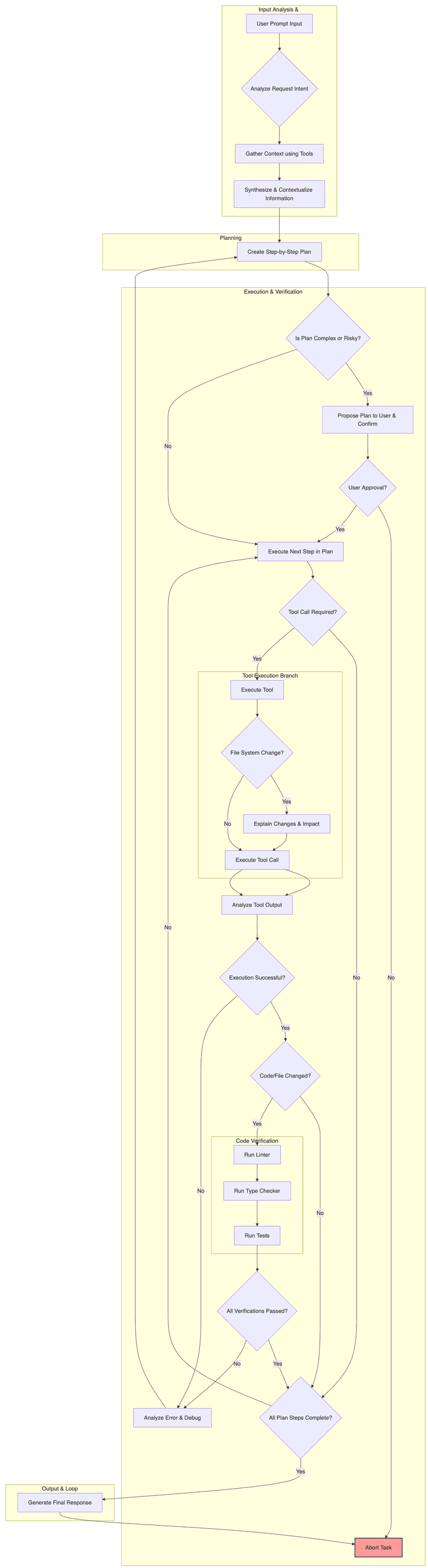

Gemini CLI에게 직접 프롬프트로 'gemini cli의 전체적인 플로우를 mermaid diagram으로 시각화'하도록 요청하고, 해당 결과에 대해서 '실제 너(gemini cli)의 로직과 일치하는지 리뷰' 해달라고 요청하였습니다.

Hallucination이 존재할 수 있으니 참고용으로만 보시길 바랍니다.

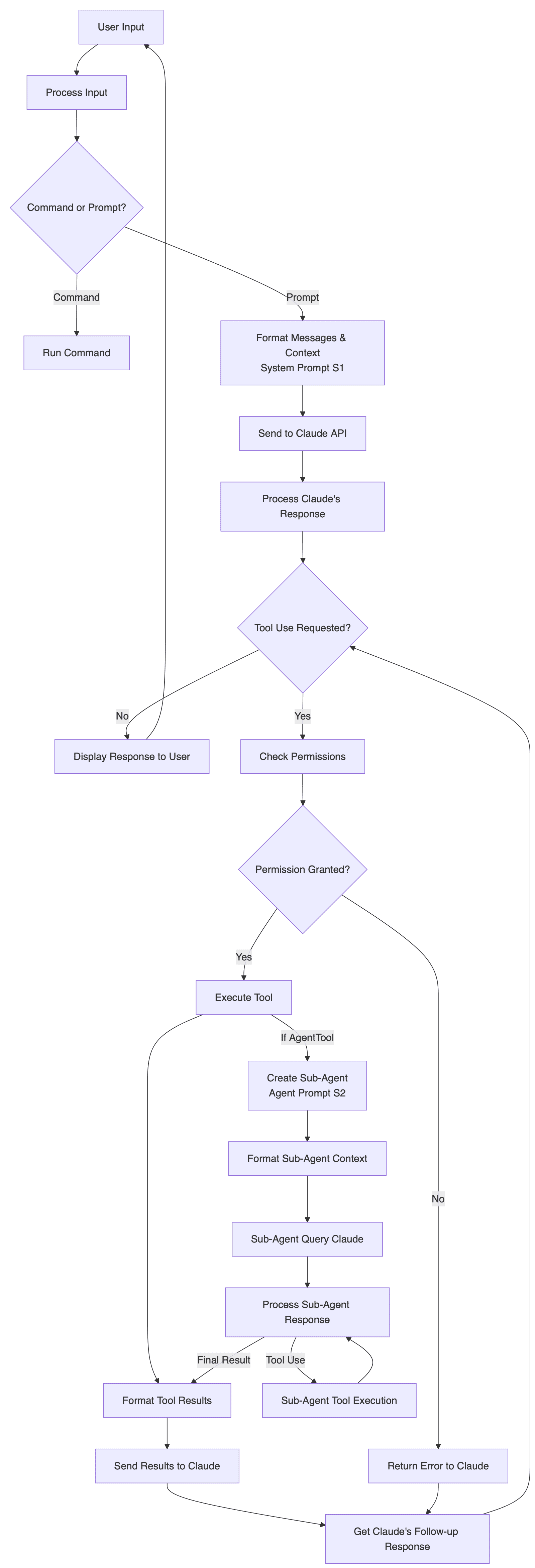

아래의 링크에서 전체 플로우를 가져왔고, 이 분도 동일하게 Claude Code에게 직접 플로우를 설명하도록 프롬프트를 입력하였다고 합니다.

Claude Code 소스코드를 보고 직접 분석하여 시각화 하신 분도 있습니다. 자세한 다이어그램은 아래 원문 링크를 참고하시길 바랍니다.

큰 틀에서 agent가 하는 일은 아래처럼 정리해볼 수 있겠습니다.

Command 여부 확인: 바로 수행가능한 command인지, 혹은 프롬프트를 분석한 뒤 tool을 호출해야하는지 판단
Task의 복잡성 판단: Task 수행을 위한 plan을 유저에게 검수 받아야하는 복잡한 일인지 아닌지 판단
Planning: Plan(ToDo List)를 만들고 순차적으로 실행
- 각 Step에서 필요한 Tool 판단: 이번 step에서 tool(혹은 sub-agent)을 사용해야하는지 판단. 사용해야한다면 어떤 tool이 적합한지 & 권한이 있는지 등 판단
- Tool 사용 결과가 적절했는지 판단
- Plan 내 모든 step이 완료되었는지 판단
최종 응답을 정리 후 반환
